Energy-Efficient Circuit Design Project

 nor3

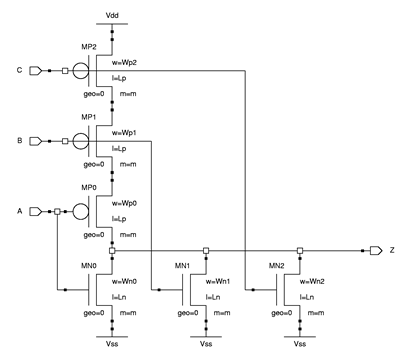

Download gate netlist and SUE schematic

Data summary:

1) General:
Circuit: nor3
Process: 018tsmc
Setup: Typical-Typical/25°C
Tau= 7.3001e-12 s

2) Logical Effort paramters: f=(g*h+p)
Chart: path:{a>>z} param:{td_r}{td_f}{td_a}
p[td_r]=2.2404 g[td_r]=2.2764
p[td_f]=3.3884 g[td_f]=1.9226
p[td_a]=2.8131 g[td_a]=2.0998
Chart: path:{a>>z} param:{e}
p[e]=1.782e-14 g[e]=1.806e-14
Chart: path:{b>>z} param:{td_r}{td_f}{td_a}
p[td_r]=4.4338 g[td_r]=2.0468
p[td_f]=4.7806 g[td_f]=2.2538
p[td_a]=4.6058 g[td_a]=2.1505
Chart: path:{b>>z} param:{e}
p[e]=3.284e-14 g[e]=1.724e-14
Chart: path:{c>>z} param:{td_r}{td_f}{td_a}
p[td_r]=5.4103 g[td_r]=1.8585
p[td_f]=5.9059 g[td_f]=2.4513
p[td_a]=5.6554 g[td_a]=2.1554
Chart: path:{c>>z} param:{e}
p[e]=4.586e-14 g[e]=1.72e-14

Comparisons of interest:


Charts for the parameter: e
path compared:{a>>z}{b>>z}{c>>z}

Charts for the parameter: td_r
path compared:{a>>z}{b>>z}{c>>z}

Charts for the parameter: td_f
path compared:{a>>z}{b>>z}{c>>z}

Charts for the parameter: td_a
path compared:{a>>z}{b>>z}{c>>z}
